ADCD Model - Ceiling Diffuser

Komfort Flow ADCD Model is the adjustable ceiling air diffuser. It is used for direct supply air precisely to suit the desired curve blade structure.Blades are adjusted to vertical position and to horizontal position.Blade motion is provided manually.

หัวจ่ายลมเย็น รุ่น ADCD เป็นหัวจ่ายปรับอากาศชนิดติดตั้งบนฝ้าเพดาน
ใช้สำหรับจัดส่งอากาศโดยตรง และกำหนดทิศทางได้อย่างแม่นยำ เพื่อให้เหมาะสมกับการใช้งานที่ต้องการ
โครงสร้างของใบเป็นแบบใบโค้ง และ แยกปรับได้ทีละใบด้วยมือ โดยสามารถปรับใบให้อยู่ทั้งในตำแหน่งแนวตั้งและในตำแหน่งแนวนอน
รายละเอียด

Komfort Flow ADCD Model is the adjustable ceiling air diffuser. It is used for direct supply air precisely to suit the desired application. It has individually adjustable curve blade structure. Blades are adjusted to vertical position and to horizontal position. Blade motion is provided manually.
หน้ากากแอร์ รุ่น ADCD เป็นหัวจ่ายแอร์ชนิดติดตั้งบนฝ้าเพดาน ใช้สำหรับจัดส่งอากาศโดยตรง และกำหนดทิศทางได้อย่างแม่นยำ เพื่อให้เหมาะสมกับการใช้งานที่ต้องการ  โครงสร้างของใบเป็นแบบใบโค้ง และ แยกปรับได้ทีละใบด้วยมือ โดยสามารถปรับใบให้อยู่ทั้งในตำแหน่งแนวตั้งและในตำแหน่งแนวนอน

Material
Komfort Flow “ADCD” diffuser is constructed of high quality extruded anodized aluminum frame featuring with a welded frame and stamped
corner.
วัสดุทำด้วย อลูมิเนียมอโนไดซ์คุณภาพสูง โครงสร้างประกอบกันด้วยการเชื่อม และ ปั๊มมุมเพื่อเสริมความแข็งแรง

Shape

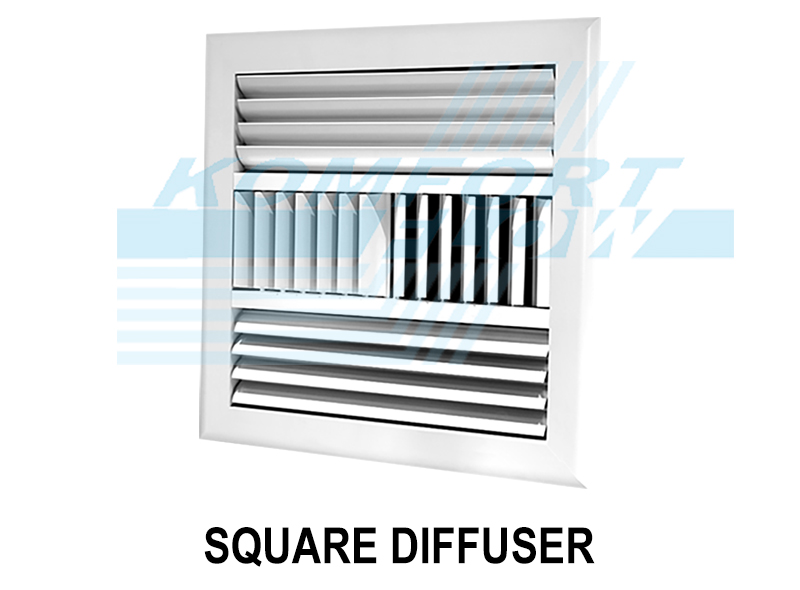

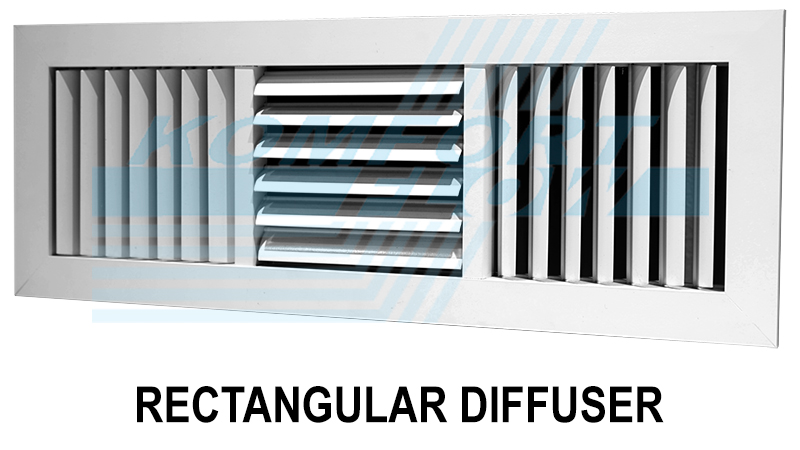

“ADCD” Model offer a selection of different square
and rectangular diffuser air patterns.
หน้ากากแอร์ รุ่น ADCD สามารถทำได้ทั้งในรูปแบบ สี่เหลี่ยมจัตุรัส และ สี่เหลี่ยมผืนผ้า ตามแต่การออกแบบ

Air Patterns

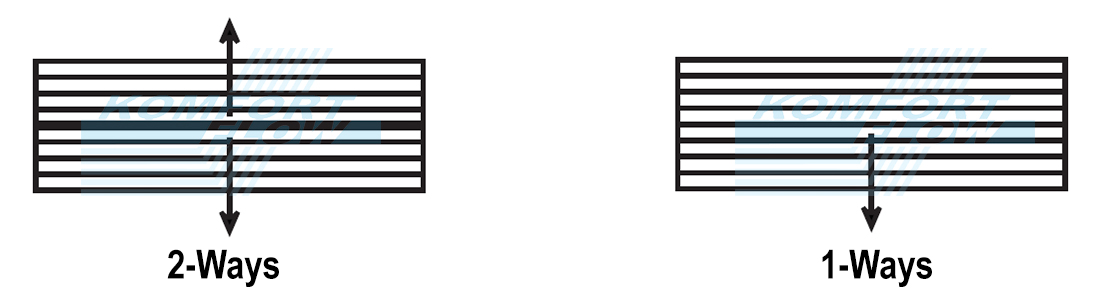

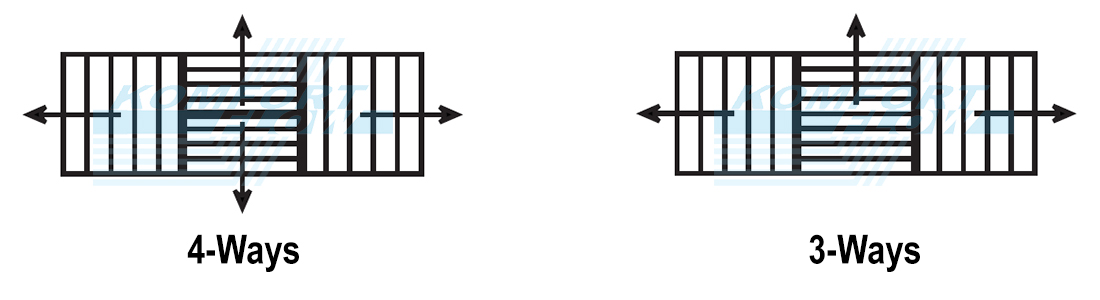

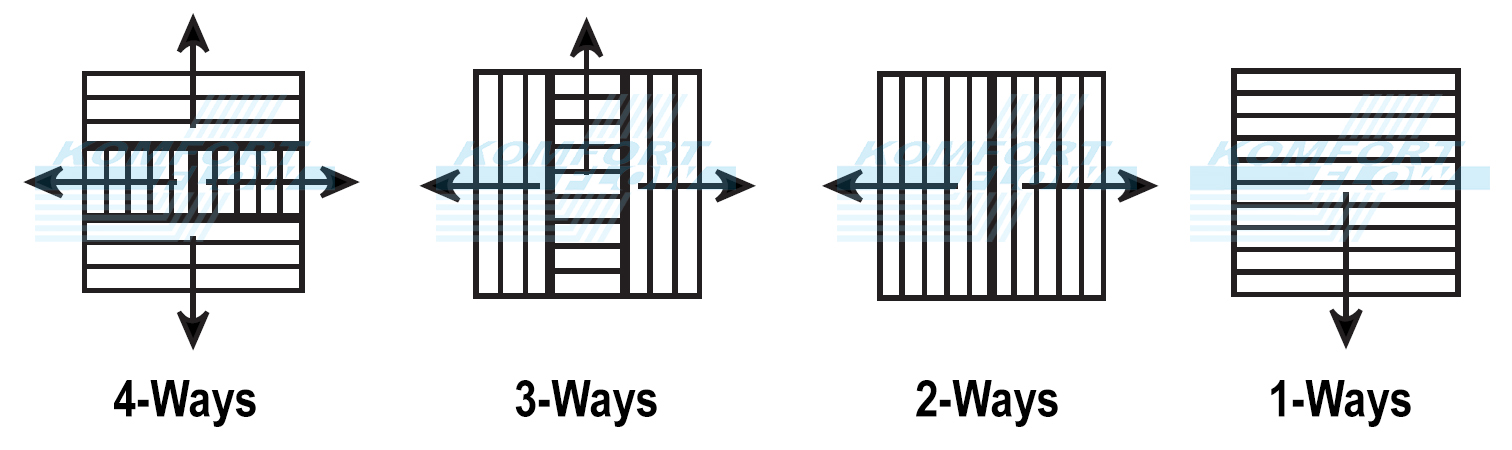

Cores style can be specified in 1 2 3 or 4 way air patterns in a wide selection
of sizes.
สามารถระบุทิศทางลม จะเป็น 1 , 2, 3 หรือ 4 ทิศทาง มีให้เลือกหลายขนาด

Good Points
Diffuser face can be easily adjusted to suit the desired air pattern. Each blade of ADCD Model can be set up for angled or downward diffusion.
สามารถปรับทิศทางลมได้ง่ายเพื่อให้เหมาะกับรูปแบบการกระจายอากาศที่ต้องการ
แต่ละใบของหน้ากากแอร์ รุ่น ADCD สามารถปรับการกระจายอากาศให้กระจายในทิศทางต่างๆ หรือ ใช้เป่าอากาศเย็นลงมาตรงๆ ได้

Edges

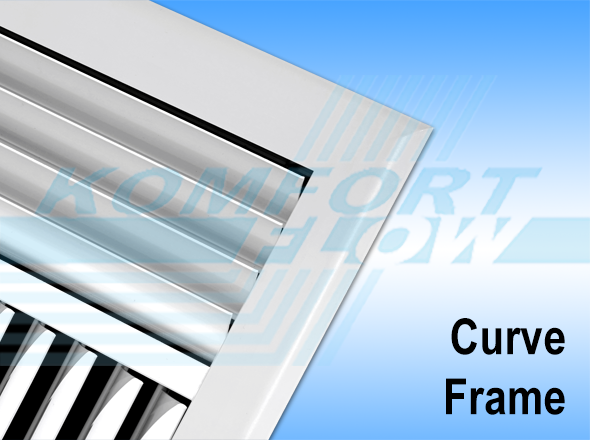

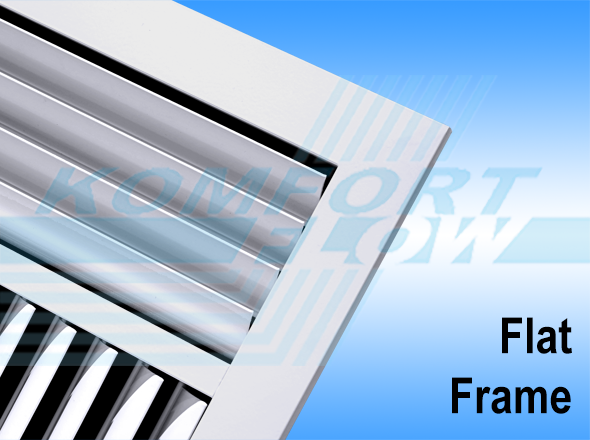

ADCD Model offer 2 selection of edges: Flat (standard), Curve.
ขอบของหน้ากากแอร์ รุ่น ADCD  มี แบบเรียบ(มาตรฐาน) และ  แบบโค้ง

Option
Each diffuser of ADCD Model can be fitted with optional opposed blade damper.
หน้ากากแอร์ รุ่น ADCD สามารถติดตั้ง Damper ที่ด้านหลังได้

Finish
Finishing with the powder coating.Other special finishes  are available on request.
สามารถสั่งให้พ่นสีฝุ่นได้ตามต้องการเพื่อให้เหมาะกับงานออกแบบของท่าน

Frame Selection



Product Selection

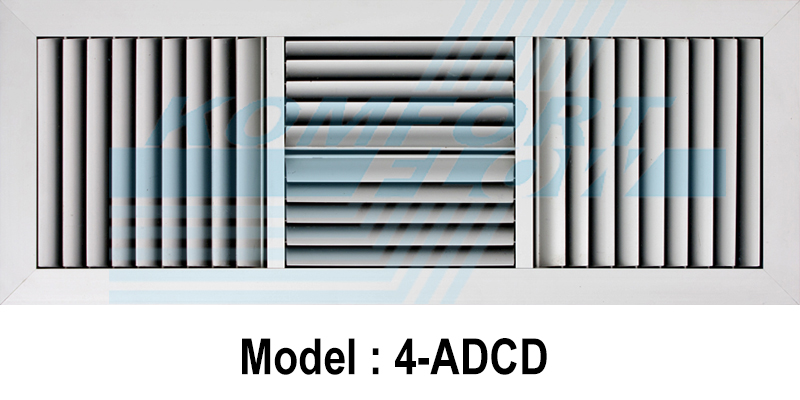

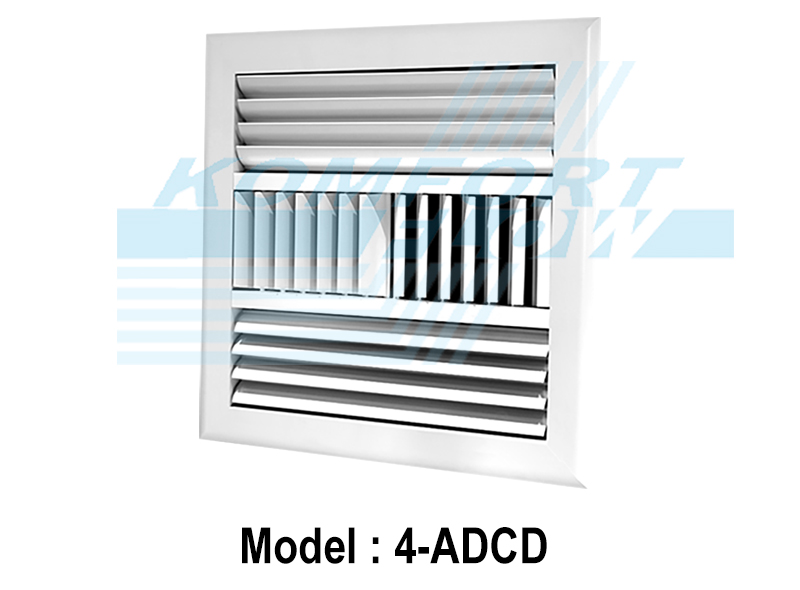

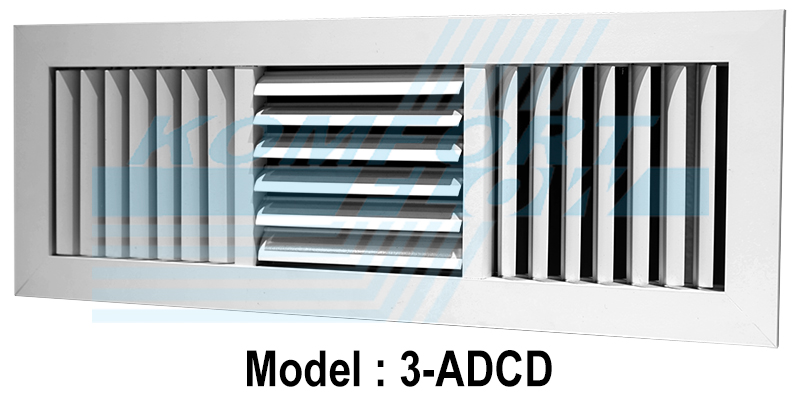

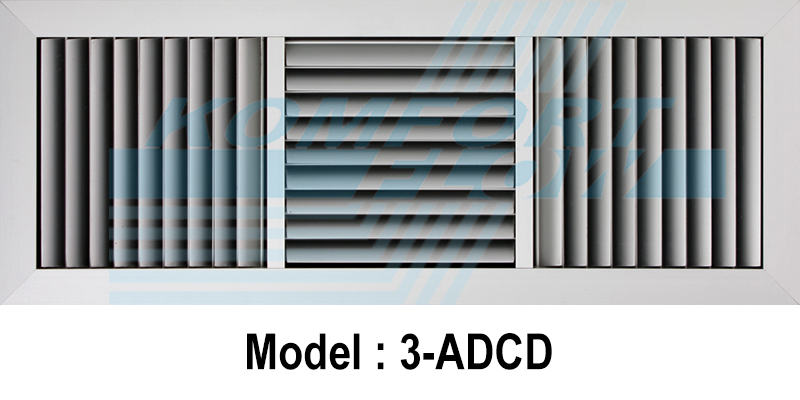

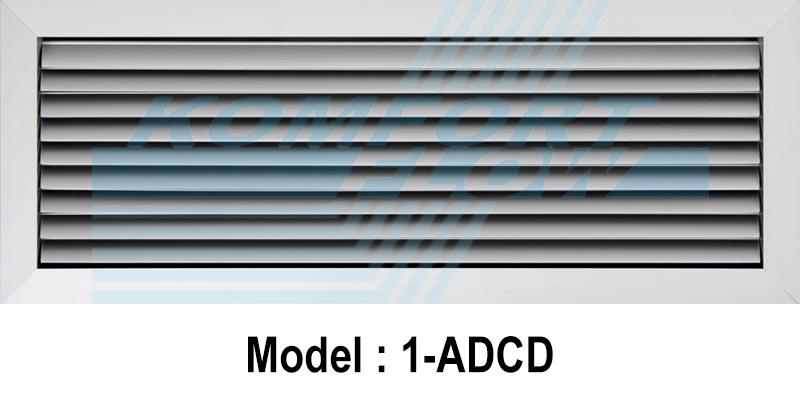

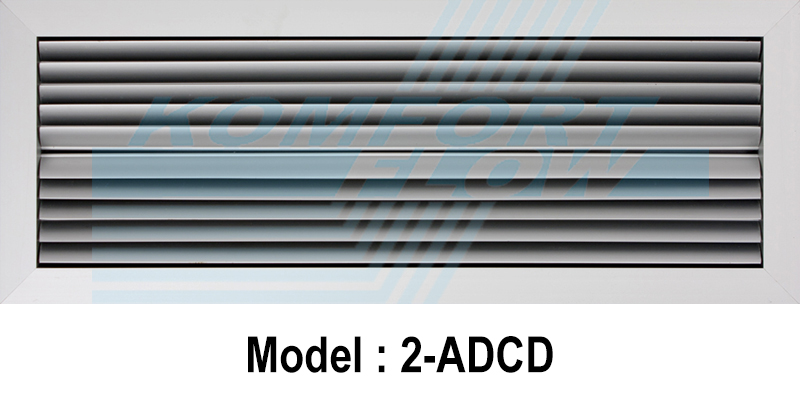

Model ADCD It can be classifed into 4 main types : 4-ADCD, 3-ADCD, 2-ADCD, 1-ADCD.

Example 4-ADCD-F means four-way adjustable ceiling diffuser with Flat border (Standard)

หน้ากากแอร์ รุ่น ADCD สามารถ แบ่งได้ เป็น 4 รุ่นหลัก คือ 4-ADCD, 3-ADCD, 2-ADCD, 1-ADCD
ยกตัวอย่าง เช่น 4-ADCD-F หมายถึง หน้ากากแอร์ แบบการกระจายลม 4 ทิศทาง มีขอบแบบเรียบ (มาตรฐาน)



Core Styles

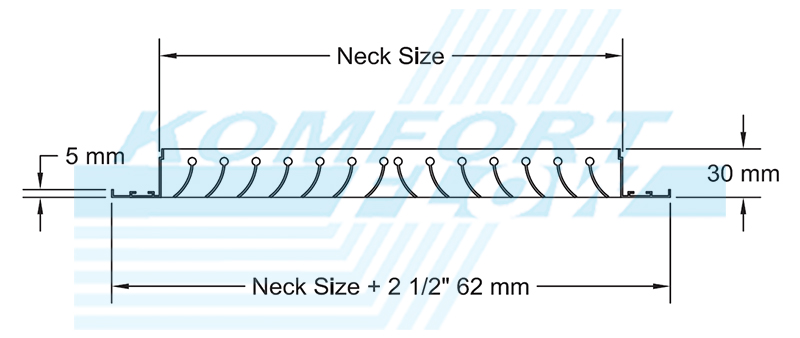

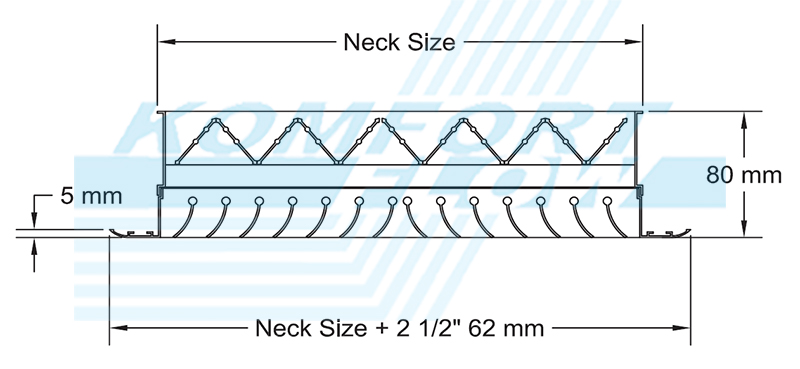

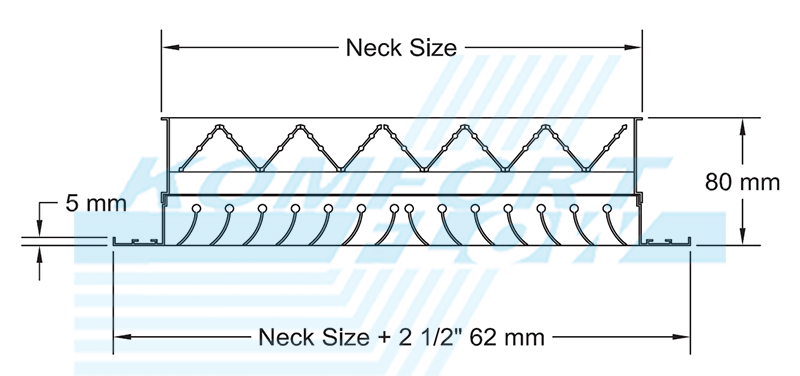

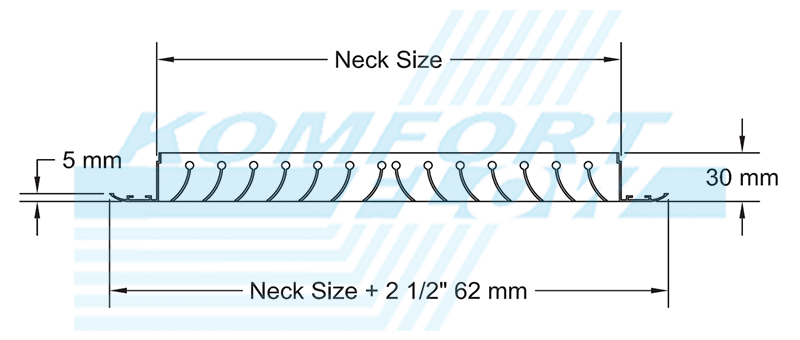

Section Detail

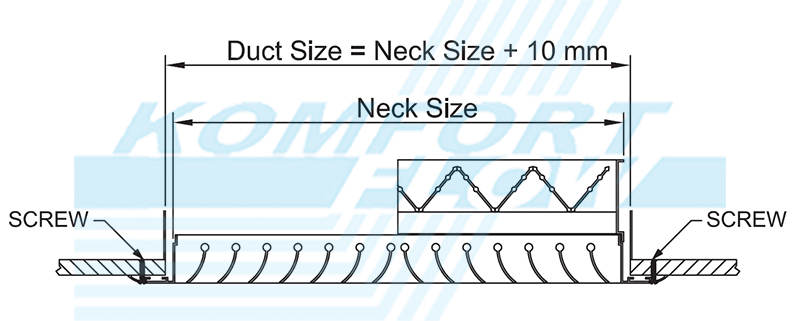

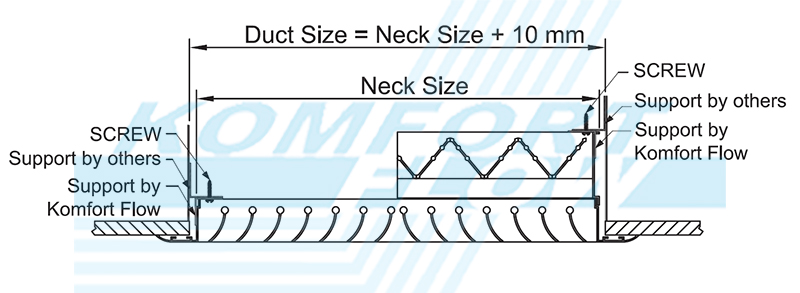

Installation

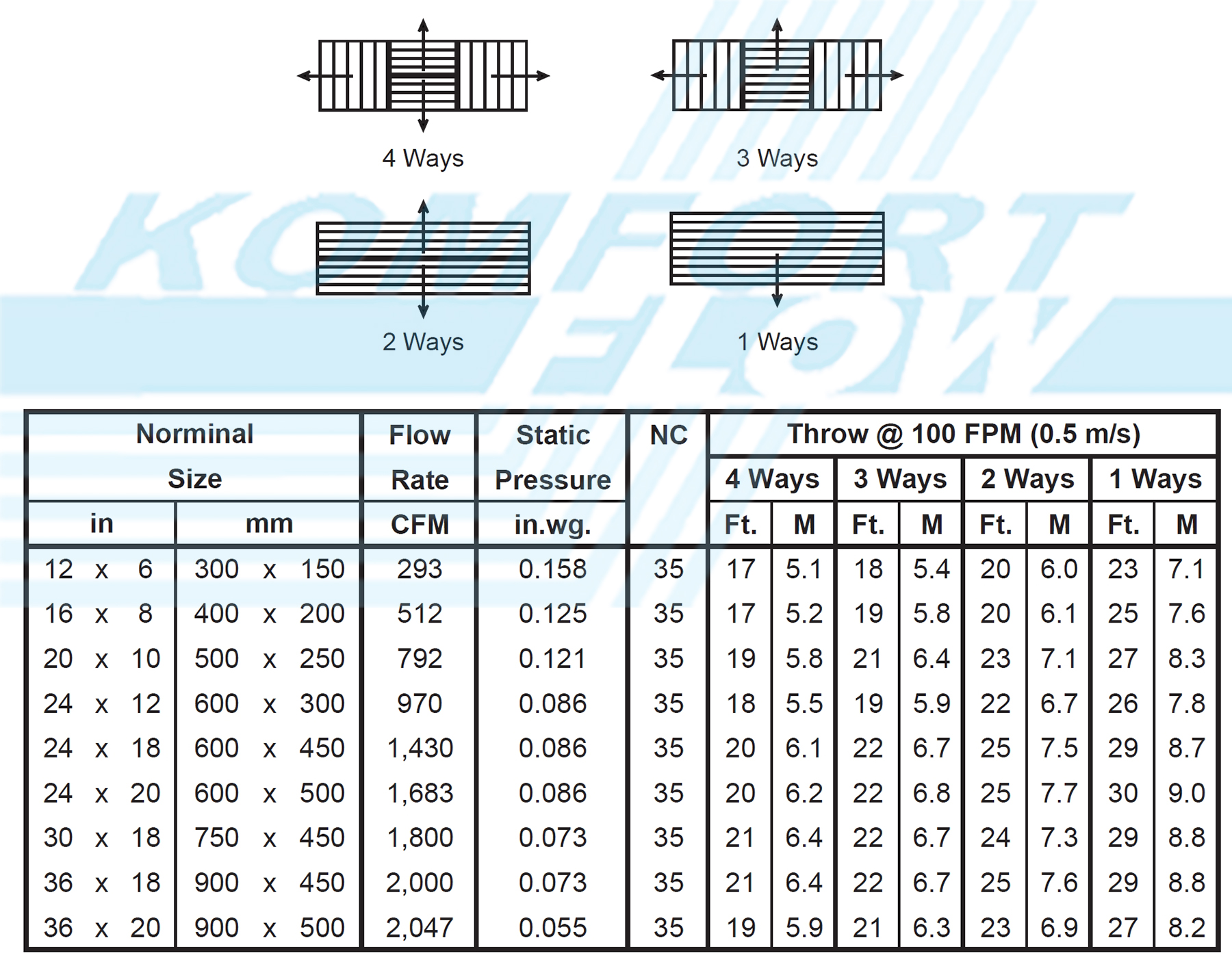

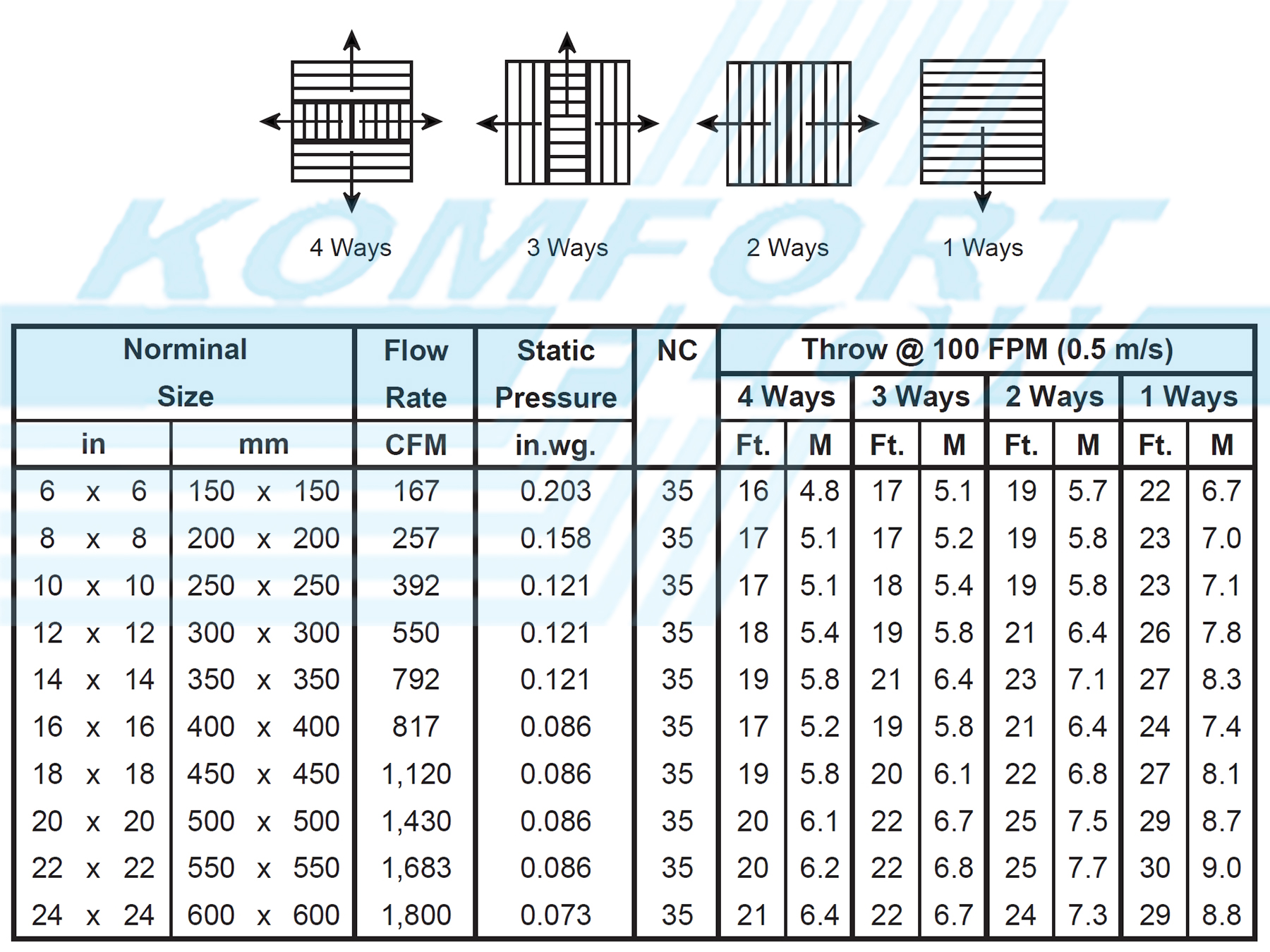

 Performance Data
